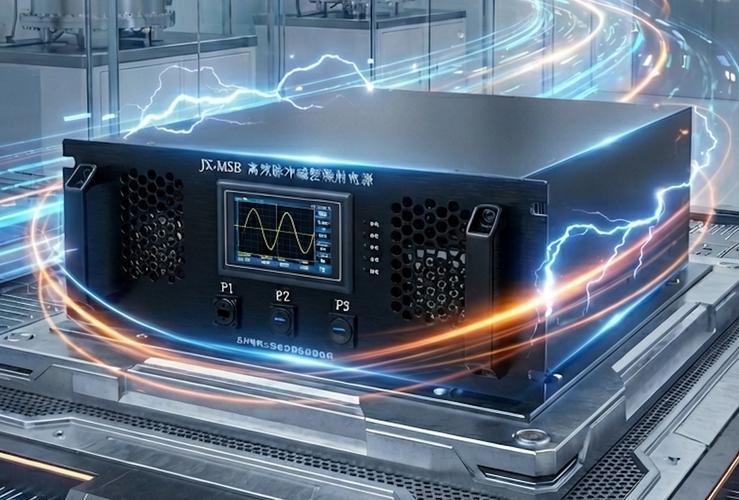

精新电源JX-MSB高频脉冲磁控溅射/偏压多功能镀膜电源 北京科技网络视角下的技术革新与产业赋能

随着高端制造、半导体、光学镀膜及新能源等产业的快速发展，对薄膜沉积工艺的稳定性、精度和可控性提出了更高要求。作为镀膜系统中的核心能量来源，磁控溅射电源的性能直接决定了薄膜质量与生产效率。北京精新电源（JX Power）推出的JX-MSB高频脉冲磁控溅射/偏压多功能镀膜电源，凭借其高频脉冲输出、磁控溅射与偏压功能一体化等特性，成为业内关注的焦点。本文从技术特点、应用优势及北京科技网络发展背景出发，对其进行系统解析。

一、产品定位与技术背景

精新电源长期专注于特种电源与工业镀膜电源的研发制造，JX-MSB系列是其面向高端PVD（物理气相沉积）市场推出的多功能一体机。传统磁控溅射电源多采用直流或中频输出，在反应溅射（如制备氧化物、氮化物薄膜）中易出现靶面中毒、打弧频繁、膜层致密度不足等问题。JX-MSB通过高频脉冲技术，将输出频率提升至数十kHz乃至百余kHz，并结合偏压电源功能，在不更换硬件的情况下适配多种溅射场景。

北京科技网络作为覆盖京津冀地区的高新技术信息与协作平台，近年来持续推动智能装备、新材料与半导体产业链的对接。精新电源JX-MSB电源正是在这一生态下，逐步从实验室走向产业化应用，服务于北京及周边地区的镀膜设备集成商与终端用户。

二、核心功能与技术特点

1. 高频脉冲磁控溅射输出
JX-MSB采用高频脉冲调制技术，输出波形具备快速上升/下降沿，有效抑制靶面电弧与异常放电。在反应溅射中，高频脉冲可将靶面中毒程度降至最低，提高沉积速率并减少颗粒缺陷。对于金属靶（如Al、Ti、Cu）与陶瓷靶（如ITO、AZO）均具有良好适应性。

2. 偏压电源集成功能
该设备可同时提供偏压输出，对基片施加负偏压，从而调控离子轰击能量，改善膜层致密度、附着力与内应力。磁控溅射与偏压一体化设计减少了系统复杂度，无需额外配置独立的偏压电源，降低了设备成本与调试时间。

3. 多功能模式切换
JX-MSB电源支持直流脉冲、中频、高频脉冲及偏压模式等复合输出。用户可根据薄膜类型、靶材与工艺需求，在单一硬件平台上切换工作模式，适用于多靶共溅射、多层膜制备、反应溅射及深孔/复杂工件镀膜。

4. 精确控制与工艺稳定性
设备配备数字化控制系统和高精度采样模块，实时监测电压、电流与功率。内置灭弧管理算法，能在微秒级切断异常电流并快速恢复输出，显著降低膜层针孔与缺陷密度。支持总线通讯接口（如RS485/EtherCAT），可与北京科技网络智能产线平台进行数据交互与远程监控。

5. 电路拓扑与散热设计
电源功率部分采用IGBT/SiC功率器件与软开关技术，兼顾高效率和紧凑结构。模块化设计与水冷/风冷散热方案，确保设备在复杂工业环境下连续稳定运行。

三、典型应用场景

• 光学镀膜：可见光/红外滤光片、AR/HR膜系制备，要求低缺陷与高厚度控制精度。
• 半导体与电子：硬掩膜、扩散阻挡层、导电层及氧化物半导体薄膜。
• 新能源：薄膜太阳能电池、燃料电池双极板与锂电池集流体镀膜。
• 装饰与工具镀膜：耐磨涂层（如TiN、CrN、DLC）及多彩装饰镀层。
• 柔性电子与卷绕镀膜：在PET、PI等基材上实现高速、低温沉积。

在北京及周边地区，多家研究所与镀膜设备集成商已将JX-MSB应用于量产型磁控溅射线体，在电子束与磁控溅射结合、高功率脉冲磁控溅射（HiPIMS）场景中表现稳定。

四、北京科技网络背景下的产业价值

北京在半导体、空间技术、军工电子及高端分析仪器领域资源集中，对应的镀膜需求呈现“多样化、低缺陷、智能化”趋势。精新电源JX-MSB凭借多功能集成和灵活可调的特性，减少了企业不同工艺之间切换电源的资本支出。而北京科技网络作为技术推广与产业链协同的平台，将此类国产核心电源与本地系统集成解决方案进行打包，可加速替代同类进口高价电源，并完善功率电源环节的国产配套能力。

与此北京科技网络推动的数据化管理模式，要求底层执行设备具备良好的通讯和智能化控制能力。JX-MSB具备数字化、可组网和远程运维接口，能满足MES/SCADA系统的数据集中管理需求，实现了从“单点装备”到“网络化产线”的融入。

五、与展望

精新电源JX-MSB高频脉冲磁控溅射/偏压多功能镀膜电源，集高频脉冲输出、一体偏压调节和多功能切换于一身，能够适应诸如反应溅射、灭弧控制及精密膜层沉积等不同工艺的需求，体现了当前磁控溅射电源向集成化、智能化、高频化发展的技术方向。在北京科技网络提供的产业协同生态下，其推广应用将进一步推动国内高端镀膜产业链的自主掌控与配套升级。随着HiPIMS、柔性镀膜等新需求不断涌现，具备快速调节能力的多功能电源必将在未来薄膜制造环节中扮演更为重要的角色。
